医疗设备插座式滤波器
产品特点：
极低的漏电流，单级或多极滤波电路设计，优异的电磁兼容特性； IEC标准插座一体化滤波器，输入端IEC插座，输出端焊片，结构紧凑，安装方便；可按不同性能，工作电流，电压，外形尺寸和端接方式等要求定制。

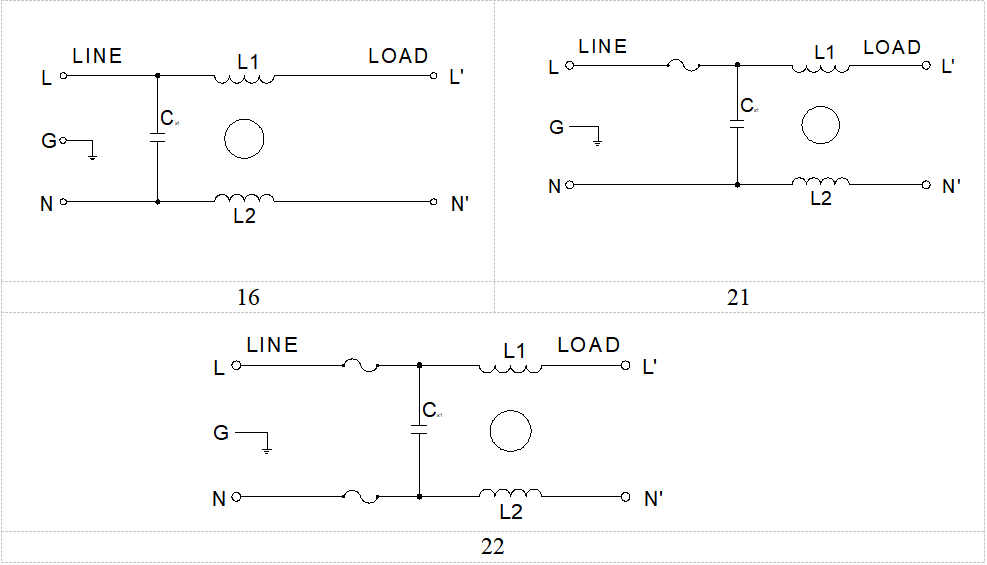

电路类型
技术参数
|
额定电压 |
250VAC |
|
工作频率 |
50/60Hz |
|
耐压实验 |
线对线 |
1500VDC，1min |
|
线对地 |
2000VDC，1min |
|
温度范围 |
-25℃—+85℃ |
四、产品列表
不含保险管系列
|
规格型号 |
额定电流（A） |
最大泄漏电流（uA） |
外形尺寸 |
|
JDF16-1A9L |
1 |
2 |
A9 |
|
JDF16-3A9L |
3 |
A9 |
|
JDF16-6A9L |
6 |
A9 |
单保险系列
|
规格型号 |
额定电流（A） |
最大泄漏电流（uA） |
外形尺寸 |
|
JDF21-1B1L |
1 |
2 |
B1 |
|
JDF21-3B1L |
3 |
B1 |
|
JDF21-6B1L |
6 |
B1 |
JDF21-3B1L双保险系列
|
规格型号 |
额定电流（A） |
最大泄漏电流（uA） |
外形尺寸 |
|
JDF22-1B1L |
1 |
2 |
B1 |
|
JDF22-3B1L |
3 |
B1 |
|
JDF22-6B1L |
6 |
B1 |

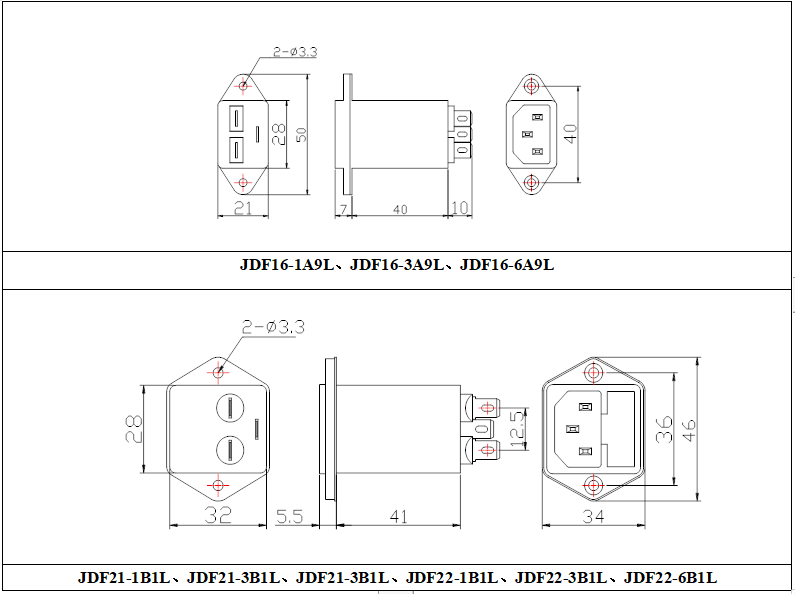

外形尺寸
安装说明
1 安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2 接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
