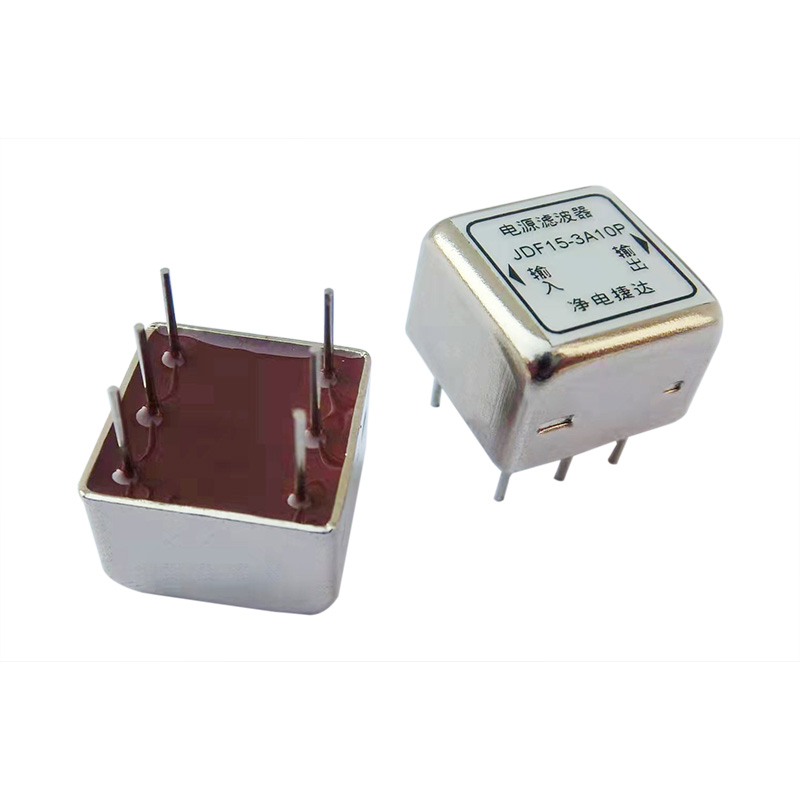

超小型PCB板电源滤波器
应用场景：
适用于各种尺寸小高集成的电力电子设备、电子测量仪器
产品特点：
插针式PCB板安装，结构紧凑，外形尺寸小

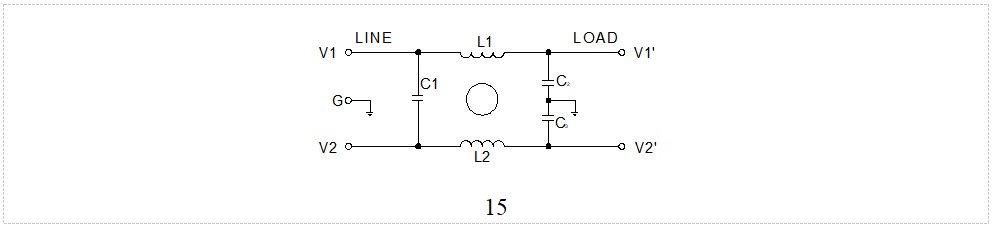

电路类型
技术参数
|
额定电压 |
100VDC |
|
工作频率 |
DC |
|
耐压实验 |
线对线 |
200VDC，1min |
|
线对地 |
200VDC，1min |
|
温度范围 |
-25℃—+85℃ |
产品列表
|
规格型号 |
额定电流（A） |
外形尺寸 |
|
JDF15-1A10P |
1 |
A10 |
|
JDF15-2A10P |
2 |
A10 |
|
JDF15-3A10P |
3 |
A10 |

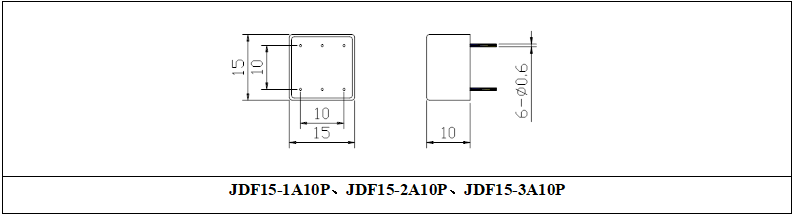

外形尺寸

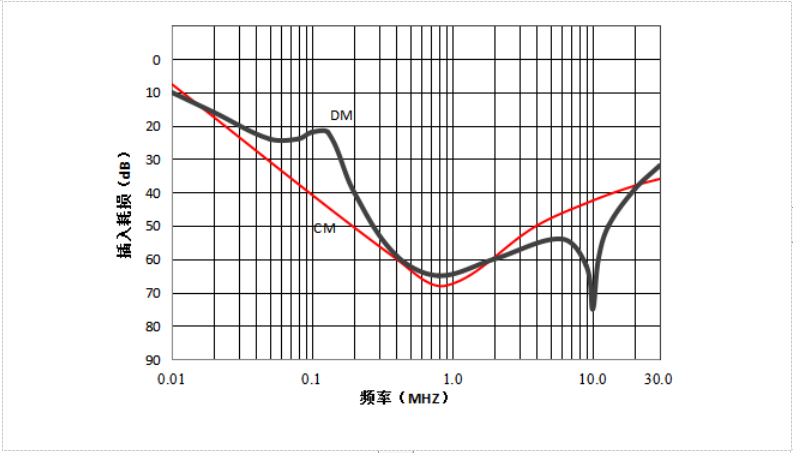

插入损耗
安装说明
安装说明
1.安装位置：滤波器安装的最佳位置应在电源线入口处，以缩短输入线在机箱内的长度，减少辐射干扰的空间耦合；
2.接地：滤波器的接地必须良好。对于金属外壳的滤波器，外壳必须与设备机箱进行低阻抗连接，即外壳必须与机箱面板面导电接触，并接好地线；
3.滤波器输入端和输出端的布线：滤波器的输入线、输出线必须拉开距离，切忌并行走线，以避免输入线缆和输出线缆间发生耦合而旁路了滤波器，造成滤波器失效。
